Кожухотрубный теплообменник КС 150-1,5-8×0,8-4, горизонтальный
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 в течение ~1 минуты.
Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.
Выберите ваш город
210 669.28 ₽
Достаточно
Нашли дешевле?
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 150-1,5-8×0,8-4
Аппарат КС 150-1,5-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 9/6 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 9/6 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 264,2 Запас по поверхности, % 10% Температура, °C 130 → 119,69 22 → 98 Расход 0,430 м³/ч 2,988 м³/ч Давление, бар 6,0 9,0 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 65 кг Примечание: значения могут уточняться при индивидуальном расчёте под проект.

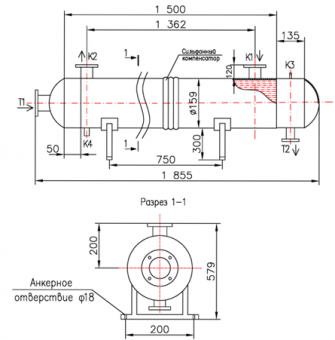

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 32, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 32, фланец ГОСТ 33259 1 16 K3 Под прерыватель вакуума Резьба приварная Ду15 1 10 K4 Дренаж Резьба приварная Ду25 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки Ду8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы T1, T2, K1, K2 Ст20 Оголовки AISI 304 (несъёмные) - Отзывы
-
