Кожухотрубный теплообменник КС 200-6-8×0,8-108

Аппарат КС 200-6-8×0,8-108 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 108,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 108 м² Ру 6 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 108 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 1200 кг
Документ: Б-55779

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	ЭТ 45%	Подсолнечное
Мощность, кВт	450,0
Запас по поверхности, %	12 %
Температура, °C	30 → 95	80 → 40
Расход	9,27 м³/ч	15,0 т/ч
Давление, бар	6,0	6,0
Площадь теплообмена	108 м²
Масса аппарата (сухая)	1200 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду 65	1	10
T2	Выход среды №1	ГОСТ 33259 Ду 65	1	10
K1	Вход среды №2	ГОСТ 33259 Ду 65	1	10
K2	Выход среды №2	ГОСТ 33259 Ду 65	1	10
K3	Воздухоотводчик	Резьб. приварная Ду 15	3	10
K4	Дренаж	Резьб. приварная Ду 25	2	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы Т1, Т2	AISI 304 (ГОСТ 33259)
Фланцы К1, К2	AISI 304 (ГОСТ 33259)
Оголовки	AISI 304 (несъёмные)

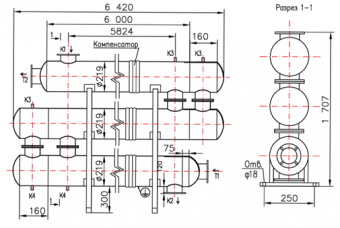

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 6420 мм
Корпус	6000 мм
Масса пустого	≤ 1200 кг
