Кожухотрубный теплообменник КС 150-1,5-8×0,8-3

Аппарат КС 150-1,5-8×0,8-3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 6/10 бар AISI 304 / Ст3 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 6/10 бар (трубки/кожух)
Материал корпуса / трубок: Ст3 / AISI 304
Масса (≤): ≈ 35 кг
Документ: Б-55834

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Насыщенный пар	Вода
Мощность, кВт	139,2
Запас по поверхности, %	17%
Температура, °C	150 → 90	20 → 60
Расход	0,21 т/ч	3,0 м³/ч
Давление, бар	6,0	10,0
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	35 кг

Примечание: данные уточняются при проектировании, возможны варианты исполнения.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
P1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
P2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	10
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст3 (Ст20)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы патрубков	Ст3 / AISI 304
Оголовки	Ст3 и AISI 304 (несъёмные)

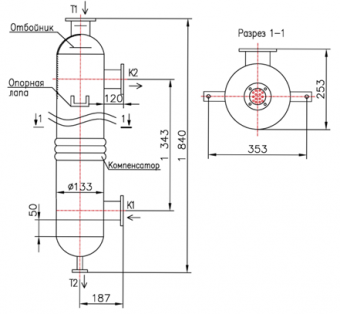

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	Лапа №20
