Кожухотрубный теплообменник КС 200-1,5-8×0,8-9
Аппарат КС 200-1,5-8×0,8-9 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 16 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- 140 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 1190,6 Запас по поверхности, % 15 % Температура, °C 158,1 → 89,5 40 → 80 Расход 1,808 м³/ч 25,6 м³/ч Давление, бар 16,0 16,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 140 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

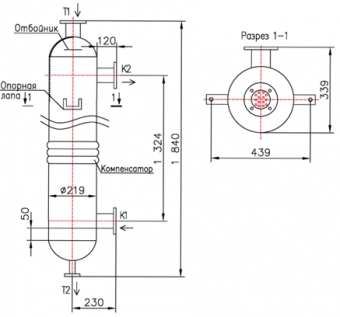

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 65, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки Ду8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Т1/Т2, К1/К2 Ст20 (ГОСТ 33259) Оголовки Т1/Т2 AISI 304, несъёмные Габаритные размеры (по чертежу)Размер Значение Диаметр кожуха Ø 200 мм Масса пустого ≤ 140 кг - Отзывы
-
