Кожухотрубный теплообменник КС 200-4СК-12×2бшг-15

Аппарат КС 200-4СК-12×2бшг-15 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 15,1 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 15,1 м² Ру 18/6 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 15,1 м²
Давление расчётное: 18/6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 165 кг
Документ: Б-56082

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Мазут (жир)	Пар
Мощность, кВт	456,9
Запас по поверхности, %	10 %
Температура, °C	30 → 100	164 → 89
Расход	7 м³/ч	0,656 т/ч
Давление, бар	18,0	6,0
Площадь теплообмена	15,1 м²
Масса аппарата (сухая)	165 кг

Примечание: значения уточняются при расчёте, возможны изменения по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259; Ду 65	1	25
T2	Выход среды №1	ГОСТ 33259; Ду 65	1	25
K1	Вход среды №2	ГОСТ 33259; Ду 65	1	16
K2	Выход среды №2	ГОСТ 33259; Ду 65	1	16
K3	Воздухоотводчик	Резьба приварная Ду 15	1	16
K4	Дренаж	Резьба приварная Ду 25	1	16
K5	Дренаж	Резьба приварная Ду 25	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы Т1/Т2	Сталь 20
Фланцы К1/К2	Сталь 20
Оголовки съёмные Т1/Т2	Сталь 20
Фланец оголовочный	Сталь 20
Уплотнение оголовка	Паронит

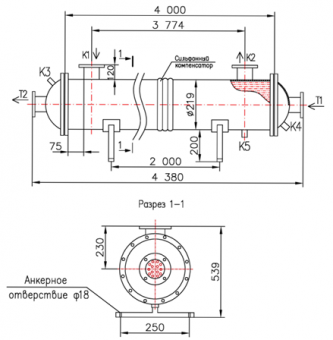

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 4380 мм
Диаметр кожуха	Ø 200 мм
Опорные отверстия	Анкерное крепление
