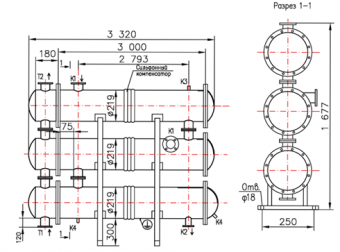

Кожухотрубный теплообменник 3КС 200Р-3-32×2-12

Аппарат 3КС 200Р-3-32×2-12 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,5 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,5 м² Ру 25/16 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,5 м²
Давление расчётное: 25/16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 600 кг
Документ: Б-56082

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Мазут (жир)	Пар
Мощность, кВт	436,9
Запас по поверхности, %	12 %
Температура, °C	30 → 100	164 → 89,8
Расход	7 м³/ч	0,656 м³/ч
Давление, бар	25	16
Площадь теплообмена	12,5 м²
Масса аппарата (сухая)	600 кг

Примечание: значения уточняются при индивидуальном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду 50 фланец 25 бар	1	25
T2	Выход среды №1	ГОСТ 33259 Ду 50 фланец 25 бар	1	25
K1	Вход среды №2	ГОСТ 33259 Ду 50 фланец 16 бар	1	16
K2	Выход среды №2	ГОСТ 33259 Ду 32 фланец 16 бар	1	16
K3	Воздухоотводчик	Резьб. 15 мм, 16 бар	1	16
K4	Дренаж	Резьб. 20 мм, 16 бар	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	Ø32×2 AISI 304
Трубная решётка	AISI 304
Фланцы T1, T2, K1, K2	Ст 20 (ГОСТ 33259)
Оголовки	Съёмные Ст 20 / уплотнение Паронит

Габаритные размеры

Размер	Значение
Масса	≤ 600 кг
Монтажное исполнение	Горизонтальное
