Кожухотрубный теплообменник КС 400-1,5-8×0,8-36,0
Аппарат КС 400-1,5-8×0,8-36,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 16 бар Ст20 / AISI 304 Вертикальное исполнениеКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 700 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар ПГ 50 % — Мощность, кВт 4500,0 Запас по поверхности, % 21 % Температура, °C 159 → 94,53 30 → 50 Расход 6,878 т/ч 233,416 т/ч Давление, бар 16,0 16,0 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 700 кг Примечание: параметры уточняются при индивидуальном расчёте.

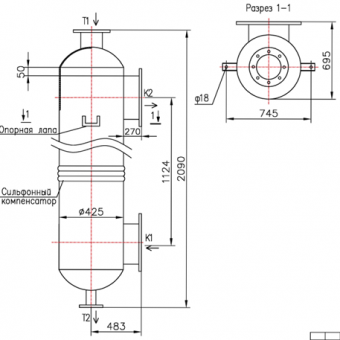

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды № 1 Ду 150, фланец ГОСТ 33259 1 16 T2 Выход среды № 1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды № 2 Ду 250, фланец ГОСТ 33259 1 16 K2 Выход среды № 2 Ду 250, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки Ду 8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 Фланцы Т1/Т2 Ст20 (ГОСТ 33259) Патрубки К1/К2 AISI 304 (фланцы Ст20) Оголовок Т1 Ст20 (несъёмный) Оголовок Т2 AISI 304 (несъёмный) Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1270 мм Длина ≈ 9425 мм (с опорой) Отверстие лап Ø 18 мм - Отзывы
-
