Кожухотрубный теплообменник КС 400-5-16×1,5-65,0

Аппарат КС 400-5-16×1,5-65,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 65,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 65,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 65,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2100 кг
Документ: Б-44650

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Речная вода	Сетевая вода
Мощность, кВт	2573,0
Запас по поверхности, %	15 %
Температура, °C	9 → 44	25 → 30
Расход	101,812 м³/ч	145,781 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	65,0 м²
Масса аппарата (сухая)	2100 кг

Примечание: значения уточняются при проектном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 200, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 200, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки T1/T2	Сталь 20 (ГОСТ 33259)
Патрубки K1/K2	Сталь 20 (ГОСТ 33259)
Оголовок T2	Съёмный, Сталь 20

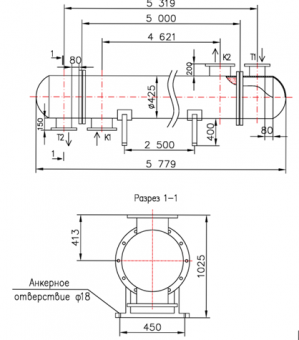

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 5779 мм
Ширина опоры	≈ 2500 мм
Отверстие анкера	Ø 18 мм
