Кожухотрубный теплообменник КС 210-1,5-8×0,8-9,0
Аппарат КС 210-1,5-8×0,8-9,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 6,0 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 6,0 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- 100 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Конденсат пара Вода Мощность, кВт 657,3 Запас по поверхности, % 15 % Температура, °C 120,42 → 89,94 50,0 → 60,0 Расход 17,392 т/ч 54,811 т/ч Давление, бар 6,0 6,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 100 кг Примечание: значения уточняются при расчёте и зависят от условий эксплуатации.

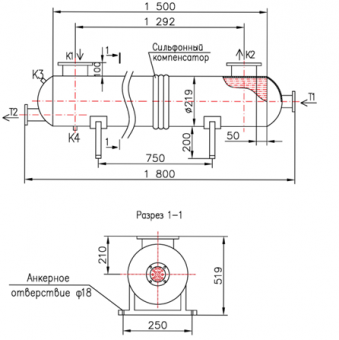

Присоединительные размерыТип Назначение Маркировка Ду, мм Кол-во Ру, бар T1 Вход среды №1 ГОСТ 33259 50 1 10 T2 Выход среды №1 ГОСТ 33259 50 1 10 K1 Вход среды №2 ГОСТ 33259 100 1 16 K2 Выход среды №2 ГОСТ 33259 100 1 16 K3 Воздухоотводчик У приварная 19 1 16 K4 Дренаж У приварная 25 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (Φ8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 AISI 304 Фланцы K1/K2 Ст20 Оголовки несъёмные AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина (ориентир) ≈ 1800 мм Диаметр кожуха Ø 210 мм Масса пустого ≤ 100 кг - Отзывы
-
