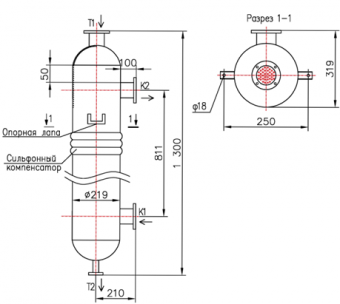

Кожухотрубный теплообменник КС 210-1-8×0,8-6,0
Аппарат КС 210-1-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 6 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 60 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Насыщенный пар Мощность, кВт 435,1 Запас по поверхности, % 14 % Температура, °C 50 → 60 120,4 → 89,9 Расход 37,253 м³/ч 0,667 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 60 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.
Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 80, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 80, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 80, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Сталь 20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Фланцы Сталь 20 (ГОСТ 33259) Патрубки Т1, K1, K2 Сталь 20 Патрубок Т2 AISI 304 Оголовки Т1 — Ст20, Т2 — AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Масса ≈ 60 кг Монтажное исполнение Вертикальное - Отзывы
-
