Кожухотрубный теплообменник КС 300-3-8×0,8-41,4
Аппарат КС 300-3-8×0,8-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,4 м² Ру 10 бар AISI 304 / 316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 41,4 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- AISI 304 / AISI 316
- Масса (≤)
- ≈ 600 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода бассейна (хлор) ПГ 40% Мощность, кВт 605,8 Запас по поверхности, % 15% Температура, °C 41,4 → 28,0 19,0 → 12,0 Расход 40,0 м³/ч 116,082 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 41,4 м² Масса аппарата (сухая) 600 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

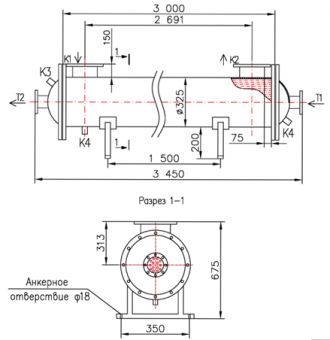

Присоединительные размерыТип Назначение Маркировка (Ду; ГОСТ) Кол-во Ру, бар T1 Вход среды №1 Ду 80, ГОСТ 33259 1 10 T2 Выход среды №1 Ду 80, ГОСТ 33259 1 10 K1 Вход среды №2 Ду 150, ГОСТ 33259 1 10 K2 Выход среды №2 Ду 150, ГОСТ 33259 1 10 K3 Воздухоотводчик Ду 15, муфта приварная 1 10 K4 Дренаж Ду 15, муфта приварная 2 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 316 (Ø8×0,8) Трубная решётка AISI 316 Патрубки T1/T2 AISI 316 (фланцы ГОСТ 33259) Патрубки K1/K2 AISI 304 (фланцы ГОСТ 33259) Оголовок AISI 316 (несъёмный) Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 5450 мм Диаметр кожуха Ø 300 мм Опора (отверстие) Ø 18 мм - Отзывы
-
