Кожухотрубный теплообменник КС 200-2,5-12×1,5-9,44

Аппарат КС 200-2,5-12×1,5-9,44 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,44 м² Ру 13/7 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,44 м²
Давление расчётное: 13/7 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 180 кг
Документ: Б-48944(3)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода (сырая)	Вода промежуточного контура
Мощность, кВт	157,3
Запас по поверхности, %	15%
Температура, °C	15 → 24	34 → 25
Расход	15,0 м³/ч	15,012 м³/ч
Давление, бар	13,0	7,0
Площадь теплообмена	9,44 м²
Масса аппарата (сухая)	180 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; ГОСТ)	Кол-во	Ру, бар
T2	Вход среды №1	50, ГОСТ 33259	1	25
K1	Выход среды №1	50, ГОСТ 33259	1	25
K2	Вход среды №2	65, ГОСТ 33259	1	25
K3	Выход среды №2	65, ГОСТ 33259	1	25
K4	Воздухоотводчик	15, ГОСТ 33259	1	25
KO	Дренаж	25, ГОСТ 33259	1	25
~	Промывка	32, ГОСТ 33259	1	25

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Патрубки и фланцы	AISI 304
Оголовок съёмный	AISI 304
Уплотнение	Паронит

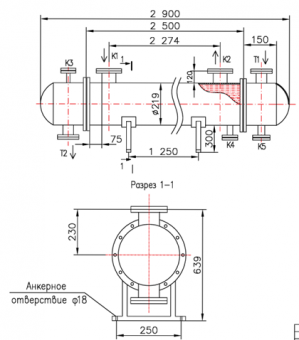

Габаритные размеры (по чертежу)

Размер	Значение
Масса	≈ 180 кг
Монтажное исполнение	Горизонтальное
