Кожухотрубный теплообменник КС 250-1,5Р-16-11

Аппарат КС 250-1,5Р-16-11 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 11,3 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 11,33 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 11,33 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 250 кг
Документ: Б-49815

Инженерные параметры

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду 80, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 80, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 80, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 80, ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба приварная	1	16
K4	Дренаж	Ду 15, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2	Ст20
Патрубки К1, К2	Ст20
Оголовок	Ст20
Уплотнение оголовка	Паронит
Перегородки	AISI 304

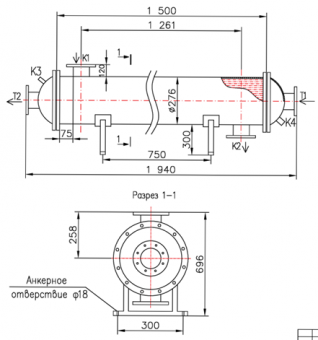

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1940 мм
Диаметр кожуха	≈ 500 мм
Масса	≤ 250 кг
