Кожухотрубный теплообменник КС 500-1,5-2×8×1,6-66

Аппарат КС 500-1,5-2×8×1,6-66 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 66,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 66 м² Ру 16 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 66 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 321 (8×1,6)
Масса (≤): ≈ 850 кг
Документ: Б-54396

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	4519,1
Запас по поверхности, %	17 %
Температура, °C	90 → 50	200 → 120
Давление, бар	23,0	12,0
Масса аппарата (сухая)	850 кг

Примечание: данные уточняются при расчёте и проектировании.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 65, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 65, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K3	Дренаж	Резьба приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См20 / См3Сн5)
Трубки	AISI 321 (8×1,6)
Трубная решётка	AISI 321
Фланцы Т1, Т2	Ст20
Фланцы К1, К2	Ст20 (ГОСТ 33259)
Оголовок	Ст20 (несъёмный)

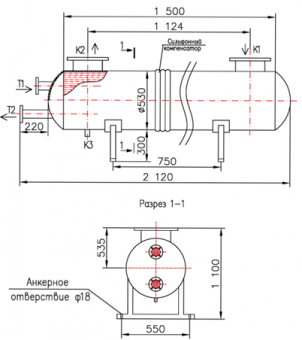

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 2155 мм
Диаметр кожуха	Ø 500 мм
Опорное отверстие	Ø 18 мм
