Кожухотрубный теплообменник КС 500-1,5Р-16.1,5-43
Аппарат КС 500-1,5Р-16.1,5-43 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 43,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 43,5 м² Ру 16/16 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 43,5 м²
- Давление расчётное
- 16/16 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 850 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 466,0 Запас по поверхности, % 24% Температура, °C 10 → 70 110 → 48 Расход 6,675 т/ч 0,669 т/ч Давление, бар 12 6 Площадь теплообмена 43,5 м² Масса аппарата (сухая) 850 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

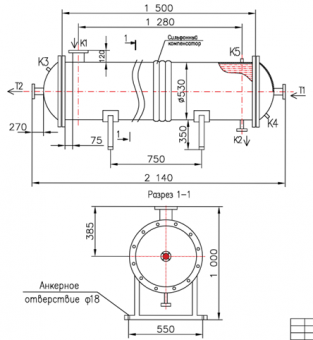

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар P1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 100, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 25, фланец ГОСТ 33259 1 16 K3 Воздухоотводчик Ду 15, резьба приварная 1 16 K4 Дренаж Ду 15, резьба приварная 1 16 KO Прерыватель вакуума Ду 15, резьба приварная 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 Трубная решётка AISI 304 Патрубки И/Т2 Ст20 Фланцы Ст20 (ГОСТ 33259) Оголовок Ст20, съёмный Уплотнение оголовка Паронит Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 1280 мм Высота ≈ 500 мм Диаметр кожуха Ø 500 мм Отверстие опоры Ø 18 мм - Отзывы
-
