Кожухотрубный теплообменник КС 600Р-6-12×2-280

Аппарат КС 600Р-6-12×2-280 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 280,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 280 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 280 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 3900 кг
Документ: Б-54865

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	1968,8
Запас по поверхности, %	14 %
Температура, °C	20,0 → 12,0	10,0 → 29,0
Расход	168,946 м³/ч	130,0 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	280 м²
Масса аппарата (сухая)	3900 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 250, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 250, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба приварная	1	16
KA	Дренаж	Ду 32, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	AISI 304 (ДУ20)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Сталь 20, фланцы ГОСТ 33259
Патрубки К1/К2	Сталь 20, фланцы ГОСТ 33259
Оголовки	Сталь 20, съёмные
Уплотнение	Паронит

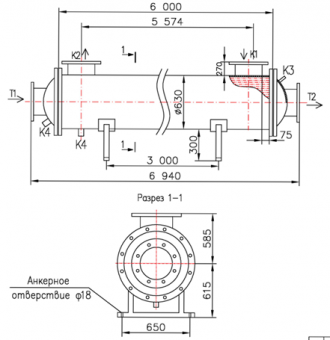

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 6940 мм
Ширина	≈ 1750 мм
Высота	≈ 1650 мм
