Кожухотрубный теплообменник КС 200-1,5-8×0,8-9
Аппарат КС 200-1,5-8×0,8-9 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 10/10 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 10/10 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 110 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 698,0 Запас по поверхности, % 18 % Температура, °C 115 → 84,82 15 → 75 Расход 1,074 м³/ч 10,0 м³/ч Давление, бар 10,0 10,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 110 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

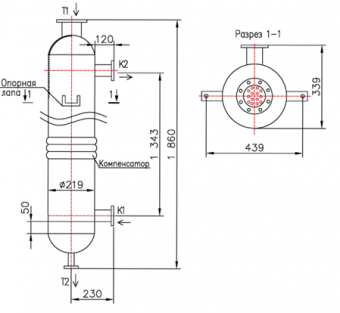

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 80, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 (Ду 3×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 (фланцы ГОСТ 33259) Фланцы К1/К2 Ст20 (ГОСТ 33259) Оголовки Ст20 / AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Диаметр кожуха Ø 200 мм Высота (ориентировочно) ≈ 1250 мм Масса 110 кг - Отзывы
-
