Кожухотрубный теплообменник КС 600-2-12×1,5-88

Аппарат КС 600-2-12×1,5-88 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 88,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 88 м² Ру 16 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 88 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 1300 кг
Документ: Б-55082

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Осветлённая вода	Теплофикационная вода
Мощность, кВт	3878,05
Запас по поверхности, %	16 %
Температура, °C	2 → 105	12 → 70
Расход	332,50 т/ч	95,19 т/ч
Давление, бар	16	16
Площадь теплообмена	88 м²
Масса аппарата (сухая)	1300 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и присоединениям.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 300, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 300, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 150, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 150, фланец ГОСТ 33259	1	16
K3	Дренаж	Ду 75, резьба приборная	2	16
K4	Под воздухоотводчик	Ду 15, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3 сп5)
Трубки	AISI 321 (12×1,5)
Трубная решётка	AISI 321
Патрубки П1, П2	Ст20
Фланцы	Ст20 (ГОСТ 33259)
Оголовки 11, 12	09Г2С, съёмные
Уплотнение оголовка	Паронит

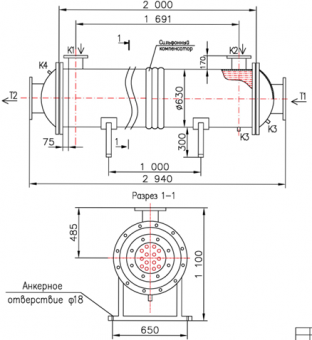

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 2940 мм
Диаметр кожуха	Ø 630 мм
Опорные анкеры	Ø 18 мм
