Кожухотрубный теплообменник КС 800-2-16×1,5-121

Аппарат КС 800-2-16×1,5-121 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 121,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 121,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 121,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2000 кг
Документ: Б-55082

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Осветлённая вода	Теплофикационная вода
Мощность, кВт	7756,1
Запас по поверхности, %	14 %
Температура, °C	12 → 70	105 → 70
Расход	665,0 м³/ч	190,382 м³/ч
Давление, бар	16,0	16,0
Площадь теплообмена	121,0 м²
Масса аппарата (сухая)	2000 кг

Примечание: значения уточняются при проектном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду, тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 400, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 400, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
Дренаж	Резьба приварная	Ду 75	1	16
К4	Воздухоотводчик	Резьба приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3Сп5)
Трубки	AISI 304 (Ø16×1,5)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20
Патрубки К1/К2	Ст20
Оголовки	Ст20 (съёмные)
Уплотнения	Паронит

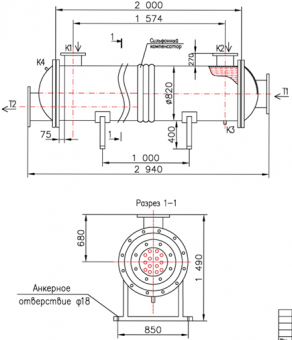

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	2940 мм
Диаметр кожуха	Ø 1000 мм
Отверстие опоры	Ø 18 мм (анкерное)
