Кожухотрубный теплообменник КС 1000-3-16×1,5-300

Аппарат КС 1000-3-16×1,5-300 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 500,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 500 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 500 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 4500 кг
Документ: Б-55082 (3)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Осветлённая вода	Теплофикационная вода
Мощность, кВт	10 322
Запас по поверхности, %	14 %
Температура, °C	2 → 12	70 → 105
Расход	885 м³/ч	253,4 т/ч
Давление, бар	16	16
Площадь теплообмена	500 м²
Масса аппарата (сухая)	4500 кг

Примечание: значения уточняются при проектном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 500, ГОСТ 33259	1	16
T2	Выход среды №1	Ду 500, ГОСТ 33259	1	16
K1	Вход среды №2	Ду 300, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 300, ГОСТ 33259	1	16
AA	Дренаж	Ду 32, ГОСТ 33259	2	16
K4	Воздухоотводчик	Резьбовой, Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304, 16×1,5
Трубная решётка	AISI 304
Патрубки T1/T2	Ст20
Фланцы K1/K2	Ст20, ГОСТ 33259
Оголовки	Ст20, съёмные
Уплотнения	Паронит

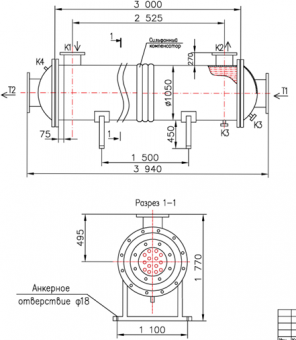

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 5940 мм
Диаметр кожуха	Ø 1000 мм
Отверстия опорной лапы	Ø 18 мм
