Кожухотрубный теплообменник КС 600-3-16×1,5-107

Аппарат КС 600-3-16×1,5-107 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 107,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 107 м² Ру 25 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 107 м²
Давление расчётное: 25 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2000 кг
Документ: Б-55786

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	12 646
Запас по поверхности, %	14%
Температура, °C	50 → 70	9 → 150
Расход	400 м³/ч	195 т/ч
Давление, бар	25	25
Площадь теплообмена	107 м²
Масса аппарата (сухая)	2000 кг

Примечание: эскиз выполнен не в масштабе, окончательные размеры уточняются при расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду 350	1	25
T2	Выход среды №1	ГОСТ 33259 Ду 350	1	25
K1	Вход среды №2	ГОСТ 33259 Ду 250	1	25
K2	Выход среды №2	ГОСТ 33259 Ду 250	1	25
K3	Дренаж (резьба приварная)	Ду 25	2	25
K4	Воздухоотводчик (резьба приварная)	Ду 15	1	25

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (ДУ 8×1,5)
Трубная решётка	AISI 304
Патрубки П1, П2 фланцы	Ст20
Патрубки К1, К2 фланцы	Ст20
Оголовок съёмный 1,2	Ст20
Фланец оголовочный РУ6	Ст20
Уплотнение	Паронит

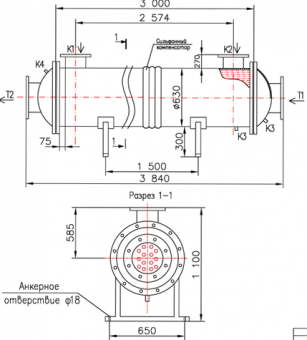

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 5840 мм
Диаметр кожуха	Ø 630 мм
Опоры анкерные	Да
