Кожухотрубный теплообменник КС 600-6-12×1,5-268

Аппарат КС 600-6-12×1,5-268 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 268,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 268 м² Ру 25 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 268 м²
Давление расчётное: 25 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 4000 кг
Документ: Б-55786

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	12 646
Запас по поверхности, %	16 %
Температура, °C	30 → 70	150 → 70
Расход	400 м³/ч	266 м³/ч
Давление, бар	25,0	25,0
Площадь теплообмена	268 м²
Масса аппарата (сухая)	4000 кг

Примечание: аппарат подобран на 50% требуемой мощности, рекомендуется установка 2-х теплообменников параллельно.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 300, фланец ГОСТ 33259	1	25
T2	Выход среды №1	Ду 300, фланец ГОСТ 33259	1	25
K1	Вход среды №2	Ду 350, фланец ГОСТ 33259	1	25
K2	Выход среды №2	Ду 350, фланец ГОСТ 33259	1	25
K3	Дренаж, резьба приварная	Ду 25	1	25
K4	Воздухоотводчик, резьба приварная	Ду 15	1	25

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	12×1,5 AISI 304
Трубная решётка	AISI 304
Патрубки Т1, Т2	Ст20, фланцы ГОСТ 33259
Патрубки K1, K2	Ст20, фланцы ГОСТ 33259
Оголовки	Съёмные, Ст20
Фланцы оголовков	Ст20
Уплотнение	Паронит

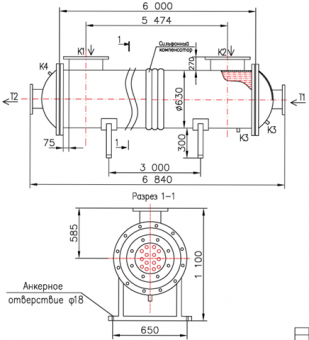

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 6840 мм
Диаметр кожуха	Ø 600 мм
Опоры	Анкерное отверстие Ø 18 мм
