Кожухотрубный теплообменник КС 150У-2-8×0,8-6
Аппарат КС 150У-2-8×0,8-6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 16/10 бар AISI 304 / 321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 16/10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 321
- Масса (≤)
- ≈ 80 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 540,0 Запас по поверхности, % 15 % Температура, °C 250 → 19,8 7 → 65 Расход 0,687 м³/ч 8,0 т/ч Давление, бар 16,0 10,0 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 80 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

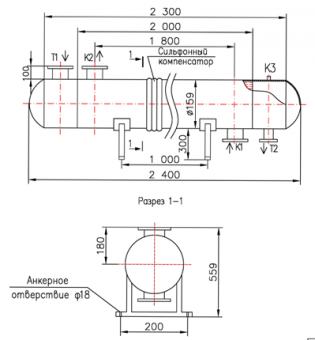

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар П1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 П2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 50, фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 50, фланец ГОСТ 33259 1 16 К5 Воздухоотводчик Ду 15, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 321 (8×0,8) Трубная решётка AISI 321 Патрубки К1, К2 AISI 304 (фланцы ГОСТ 33259) Патрубки К3, К4 AISI 304 (фланцы ГОСТ 33259) Оголовки AISI 304 (несъёмные) Фланцы оголовков Ст20 - Отзывы
-
