Кожухотрубный теплообменник КС 150У-5-8×0,8-15

Аппарат КС 150У-5-8×0,8-15 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 15,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 15,0 м² Ру 16 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 15,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 100 кг
Документ: Б-44232

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	48,9
Запас по поверхности, %	15 %
Температура, °C	30 → 14	18 → 20
Расход	3,5 м³/ч	8,685 т/ч
Давление, бар	16
Площадь теплообмена	15,0 м²
Масса аппарата (сухая)	100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 40, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 40, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (См3 Сн5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки T1/T2	Ст20 (фланцы Ст20)
Патрубки K1/K2	Ст20 (фланцы Ст20)
Оголовки	Ст20 (несъёмные T1/T2)

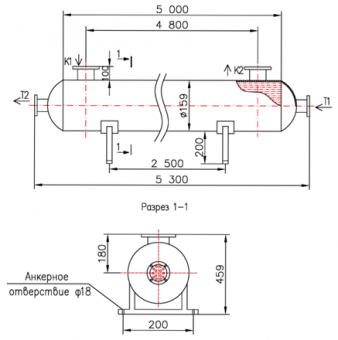

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 5000 мм
Диаметр кожуха	≈ 300 мм
Масса пустого	≤ 100 кг
