Кожухотрубный теплообменник КС 130-2-Б

Аппарат КС 130-2-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,0 м² Ру 29/5 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,0 м²
Давление расчётное: 29/5 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 40 кг
Документ: И-230106

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	200
Запас по поверхности, %	13%
Температура, °C	65 → 40	55 → 8
Расход	6,8 м³/ч	3,5 м³/ч
Давление, бар	5,0	29,0
Площадь теплообмена	4,0 м²
Масса аппарата (сухая)	40 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 40, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 40, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304
Трубная решётка	AISI 304
Фланцы	Ст20 (ГОСТ 33259-2015)
Оголовки	Ст20

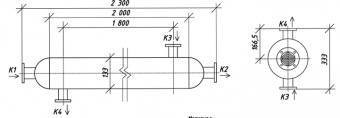

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	—
Диаметр кожуха	—
Опорная лапа (отверстие)	—
