Кожухотрубный теплообменник КС 210-2СК-ПВ-БИ-230108

Аппарат КС 210-2СК-ПВ-БИ-230108 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 290 кг
Документ: И-230108

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	—	—
Мощность, кВт	490,0
Запас по поверхности, %	45 %
Температура, °C	20 → 90	60 → 80
Расход	0,73 т/ч	211 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	290 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 80, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 25, фланец ГОСТ 33259-2015	1	16
K3	Выход нагреваемой среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K5	Дренаж / промывка	Муфта приварная Ду 25	2	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы K1, K3, K4	Ст20 (ГОСТ 33259-2015)
Фланцы K2	AISI 304 (ГОСТ 33259-2015)
Оголовок КТ	Ст20 (несъёмный)
Оголовок К?	AISI 304 (несъёмный)

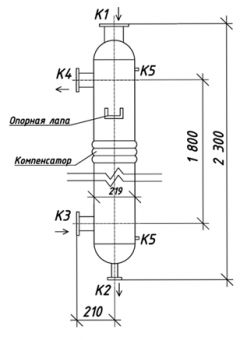

Габаритные размеры (по чертежу)

Размер	Значение
Высота	≈ 2300 мм
Диаметр кожуха	≈ 210 мм
Опорная лапа	Есть
