Кожухотрубный теплообменник КС 210-1,3-НЖ-Б

Аппарат КС 210-1,3-НЖ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 186,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 186,0 м² Ру 16 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 186,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 250 кг
Документ: И-230135

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Температура, °C	100 → 70	25 → 45
Расход	34,0 т/ч	50,0 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	186,0 м²
Запас по поверхности, %	25 %
Масса аппарата (сухая)	250 кг

Примечание: значения уточняются при индивидуальном расчёте под задачу.

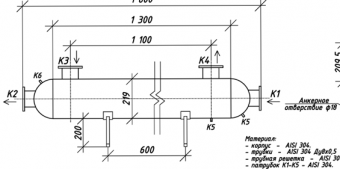

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 65, фланец ГОСТ 33259-2015	1	16
K5	Дренаж	Муфта Ду 25, приварная	1	16
K6	Воздухоотводчик	Муфта Ду 15, приварная	1	16

Материалы

Элемент	Материал
Трубки	AISI 304 (∅8×0,5)
Трубная решётка	AISI 304
Патрубки	AISI 304
Фланцы	AISI 304 (ГОСТ 33259)
Оголовки	AISI 304
