Кожухотрубный теплообменник КС 270-13нж-ПВ

Аппарат КС 270-13нж-ПВ применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 16 м² Ру 16 бар AISI 304 / AISI 304 Производство / склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 16 м²
Давление расчётное: 16 бар (трубки / кожух)
Материал кожуха / трубок: AISI 304 / AISI 304 8×0,5
Масса (≤): ≈ 130 кг
Документ: И-230136-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	2035 кВт
Запас по поверхности, %	18 %
Температура, °C	150 → 90	40 → 75
Расход	3,0 т/ч	50 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	16 м²
Масса аппарата (сухая)	130 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 100 фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 40 фланец ГОСТ 33259-2015	1	16
K3	Выход нагреваемой среды	Ду 65 фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 65 фланец ГОСТ 33259-2015	1	16
K5	Дренаж/промывка	Ду 25 резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 8×0,5
Трубная решётка	AISI 304
Фланцы K1–K4	AISI 304 (ГОСТ 33259-2015)
Оголовки К1, К2	AISI 304 (несъёмные)

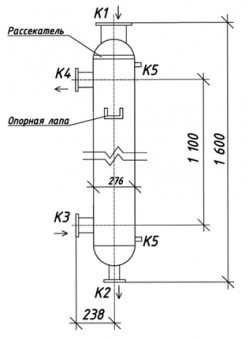

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	≈ 1600 мм
Длина основания	≈ 1100 мм
Опорная лапа (отверстие)	Ø 18 мм
