Кожухотрубный теплообменник КС 130-15СК-ПВ-Б

Аппарат КС 130-15СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 30 кг
Документ: И-230137

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	162,8
Запас по поверхности, %	21 %
Температура, °C	10 → 40	110 → 80
Расход	2,0 м³/ч	0,3 м³/ч
Давление, бар	16	16
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	30 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 32; фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 15; муфта приварная AISI 304	1	16
K3	Вход нагреваемой среды	Ду 32; муфта приварная Ст20	1	16
K4	Выход нагреваемой среды	Ду 32; муфта приварная Ст20	1	16
K5	Аэрация/промывка	Ду 25; муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы КТ	Ст20 (ГОСТ 33259-2015)
Муфты К2, К3, К4	Ст20 / AISI 304
Оголовки КТ, К2	Ст20 / AISI 304 (несъёмные)

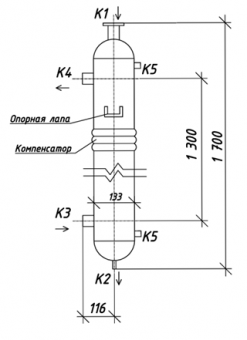

Габаритные размеры (по чертежу)

Размер	Значение
Опорная лапа (отверстие)	Ø 16 мм
Монтажное исполнение	Вертикальное
