Кожухотрубный теплообменник КС 100-2У-8×0,5-3,0

Аппарат КС 100-2У-8×0,5-3,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,7 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,74 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,742 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 50 кг
Документ: И-230142

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	150–300
Запас по поверхности, %	50 %
Температура, °C	3,0 → 70,0	—
Расход	4,3 м³/ч	6,6 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	2,742 м²
Масса аппарата (сухая)	50 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
T1	Вход нагреваемой среды	Муфта приварная Ду 32	1	16
T2	Выход нагреваемой среды	Муфта приварная Ду 32	1	16
V	Воздухоотводчик	Муфта приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,5)
Трубная решётка	AISI 304
Фланцы	Ст20 (ГОСТ 33259-2015)
Оголовки	AISI 304
Муфты	AISI 304

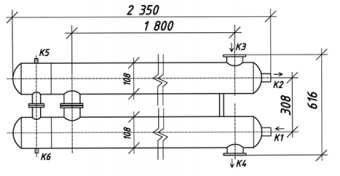

Габаритные размеры (по чертежу)

Размер	Значение
Масса пустого	≈ 50 кг
