Кожухотрубный теплообменник КС 270-2СК-ПВ-Б

Аппарат КС 270-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 25 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 16,0 м² Ру 25/16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 16,0 м²
Давление расчётное: 25/16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 210 кг
Документ: И-230242

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	3402
Запас по поверхности, %	15 %
Температура, °C	15 → 80	220 → 150
Расход	45 м³/ч	5 т/ч
Давление, бар	25	16
Площадь теплообмена	16,0 м²
Масса аппарата (сухая)	210 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Патрубок	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 100, фланец ГОСТ 33259	1	25
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	25
K3	Вход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	ГОСТ 33259-2015, Ст20 / AISI 304
Оголовок КТ	Ст20 (несъёмный)
Оголовок К2	AISI 304 (несъёмный)

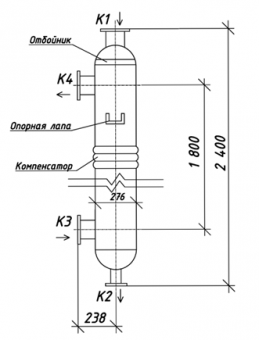

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 270 мм
Высота (ориентировочно)	≈ 1600 мм
Опорная лапа	Ø 18 мм

Кожухотрубный теплообменник КС 270-2СК-ПВ-Б

Площадь: 16,0 м² Ру 25/16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 16,0 м²
Давление расчётное: 25/16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 210 кг
Документ: И-230242

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	3402
Запас по поверхности, %	15 %
Температура, °C	15 → 80	220 → 150
Расход	45 м³/ч	5 т/ч
Давление, бар	25	16
Площадь теплообмена	16,0 м²
Масса аппарата (сухая)	210 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Патрубок	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 100, фланец ГОСТ 33259	1	25
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	25
K3	Вход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	ГОСТ 33259-2015, Ст20 / AISI 304
Оголовок КТ	Ст20 (несъёмный)
Оголовок К2	AISI 304 (несъёмный)

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 270 мм
Высота (ориентировочно)	≈ 1600 мм
Опорная лапа	Ø 18 мм

FAQ: популярные вопросы

Можно ли изменить материалы корпуса или труб?

Да, по запросу возможно изготовление из AISI 316L или Ст 09Г2С.

Какой тип установки — вертикальный или горизонтальный?

Базовое исполнение — вертикальное, но возможно горизонтальное по ТЗ.

Какая масса оборудования?

Масса пустого аппарата составляет около 210 кг.

Какое давление рассчитано?

Трубки — 25 бар, кожух — 16 бар (ГОСТ 33259-2015).

Есть ли сертификаты и испытания?

Да, предоставляется паспорт, протокол гидроиспытаний и КЗ-документы.

Срок изготовления?

7–14 раб. дней для типовых моделей, нестандартные — по согласованию.

Можно ли адаптировать под пищевую или химическую отрасль?

Да, конструкция подходит для пищевой и фармацевтической промышленности.

Какой диапазон температур работы?

От +15 °C до +220 °C в зависимости от среды и материала.

Есть ли аналог под AISI 316L?

Да, аналогичная модель АН 270-2СК-316L изготавливается по ТЗ.

Как получить КП?

Через форму онлайн-расчёта или по почте .
