Кожухотрубный теплообменник КС 150-3Р-СК-25х1,5сп-Б

Аппарат КС 150-3Р-СК-25×1,5сп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,2 м² Ру 10 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,2 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 85 кг
Документ: И-230257

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	150,0
Запас по поверхности, %	12%
Температура, °C	120 → 90	70 → 90
Расход	0,23 т/ч	6,6 м³/ч
Давление, бар	10,0	10,0
Площадь теплообмена	3,2 м²
Масса аппарата (сухая)	85 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 15, фланец ГОСТ 33259-2015	1	16
K3	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Дренаж/промывка	Ду 25, ГОСТ 8966-75	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304, 25×1,5
Трубная решётка	AISI 304
Фланцы К1/К2	AISI 304
Фланцы К3/К4	Сталь 20
Оголовки	AISI 304, несъёмные

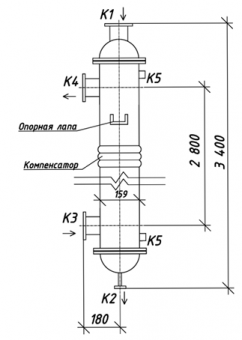

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 3400 мм
Диаметр кожуха	Ø 280 мм
Опорная лапа	Предусмотрена
