Кожухотрубный теплообменник КС 200-2СК-СП-Б

Аппарат КС 200-2СК-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12 м² Ру 20/10 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12 м²
Давление расчётное: 20/10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 100 кг
Документ: U-230264

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Аммиак	Пар
Температура, °C	-33 → +60	+191 → +120
Расход	7 м³/ч	1 м³/ч
Давление, бар	20	10
Площадь теплообмена	12 м²
Масса аппарата (сухая)	100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

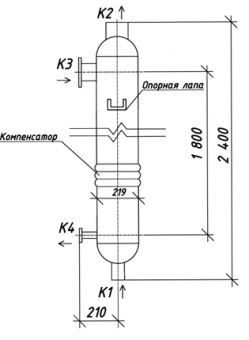

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50, под приварку	1	35
K2	Выход нагреваемой среды	Ду 80, под приварку	1	35
K3	Вход греющей среды	Ду 65, фланец ГОСТ 33259	1	16
K4	Выход греющей среды	Ду 25, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 321
Трубная решётка	AISI 321
Патрубки К1/К2	AISI 321 (под приварку)
Фланцы К3/К4	AISI 304 (ГОСТ 33259)
Оголовки	AISI 321 (несъёмные)
