Кожухотрубный теплообменник КС 150-1,5СК-316-Б

Аппарат КС 150-1,5СК-316-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,5 м² Ру 16 бар Ст20 / AISI 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,5 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 316
Масса (≤): ≈ 45 кг
Документ: И-230268-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	Значение
Площадь теплообмена	4,5 м²
Давление	16 бар
Масса пустого	45 кг
Монтажное исполнение	Горизонтальное

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 316 (Ø10×0,6)
Трубная решётка	AISI 316
Фланцы	Ст20 / ГОСТ 33259-2015
Оголовки	AISI 316 (несъёмные)

Присоединительные размеры

Обозначение	Назначение	Ду, мм	Кол-во	Ру, бар
K1	Вход греющей среды	50	1	16
K2	Выход греющей среды	50	1	16
K3	Выход нагреваемой среды	50	1	16
K4	Выход нагреваемой среды	50	1	16
K5	Воздушник	15	1	16
Дренаж	Дренаж/промывка	25	2	16

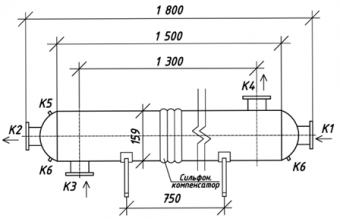

Габаритные размеры (по чертежу)

Размер	Значение
Отверстие анкерное	Ø 18 мм

Примечание: параметры уточняются при расчёте, эскиз не в масштабе.
