Кожухотрубный теплообменник КС 230-0,6-П-Б

Аппарат КС 230-0,6-П-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,6 м² Ру 16 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,6 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): 30 кг
Документ: U-230272

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Воздух
Площадь теплообмена	3,6 м²
Давление, бар	16	16
Масса аппарата (сухая)	30 кг

Примечание: параметры уточняются при расчёте, возможно изменение по ТЗ.

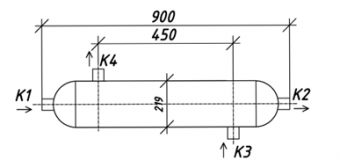

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 32, под приварку	1	16
K2	Выход нагреваемой среды	Ду 32, под приварку	1	16
K3	Вход греющей среды	Ду 32, муфта ГОСТ 8966-75	1	16
K4	Выход греющей среды	Ду 32, муфта ГОСТ 8966-75	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Патрубки	AISI 304 (ГОСТ 8966-75)
Оголовки	AISI 304 (несъёмные)

Габаритные размеры (по чертежу)

Размер	Значение
Длина	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
