Кожухотрубный теплообменник КС 270-3-1К-2×-Б

Аппарат КС 270-3-1К-2×-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 23,0 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 23 м² Ру 17/5 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 23 м²
Давление расчётное: 17/5 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 310 кг
Документ: И-230278-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	—	—
Тепловая мощность, кВт	239
Запас по поверхности, %	110%
Температура, °C	−25 → −9,59	0 → −3
Расход	3,0 т/ч	76,8 м³/ч
Давление, бар	17,0	5,0
Площадь теплообмена	23 м²
Масса аппарата (сухая)	310 кг

Примечание: уточняется при расчётеом нашим инженером по вашему ТЗ.

Присоединительные размеры

Обозначение	Назначение	Ду, мм	Кол-во	Ру, бар
К1	Вход нагреваемой среды	32	1	25
К2	Выход нагреваемой среды	65	1	25
К3	Вход греющей среды	125	1	16
К4	Выход греющей среды	125	1	16
К5	Дренаж	25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К3/К4	Ст20 (ГОСТ 33259-2015)
Оголовки	Ст20 (несъёмные)

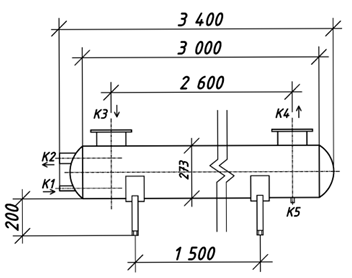

Габаритные размеры (по чертежу)

Размер	Значение
—	Уточняется при расчёте
