Кожухотрубный теплообменник КС 200-3-Б

Аппарат КС 200-3-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 132,2 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 132,2 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 132,2 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 1500 кг
Документ: И-230283

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	73,0
Запас по поверхности, %	30 %
Температура, °C	110 → 73	75 → 95
Расход	139,6 м³/ч	195,9 м³/ч
Давление, бар	16	16
Площадь теплообмена	132,2 м²
Масса аппарата (сухая)	1500 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 150, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 150, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 200, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 200, фланец ГОСТ 33259	1	16
K5	Выпуск воздуха	Резьба стальная Ду 15	1	16
K6	Дренаж	Резьба стальная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы K1–K4	Ст20, ГОСТ 33259-2015
Оголовки	Ст20, несъёмные

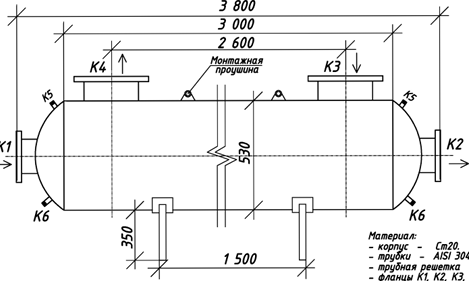

Габаритные размеры (по чертежу)

Размер	Значение
Масса	1500 кг
Дата документа	22.02.2023
