Кожухотрубный теплообменник КС 210-15СК-ПВ-Б
Аппарат КС 210-15СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 7,0 м² Ру 13/6 бар Ст20 / AISI 316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 7,0 м²
- Давление расчётное
- 13/6 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 316
- Масса (≤)
- ≈ 90 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Обессоленная вода Пар Мощность, кВт 1304,0 Запас по поверхности, % 14 % Температура, °C 80 → 90 170 → 90 Расход 15,0 т/ч 2,0 т/ч Давление, бар 6,0 13,0 Площадь теплообмена 7,0 м² Масса аппарата (сухая) 90 кг Примечание: значения уточняются при расчёте под конкретный режим.

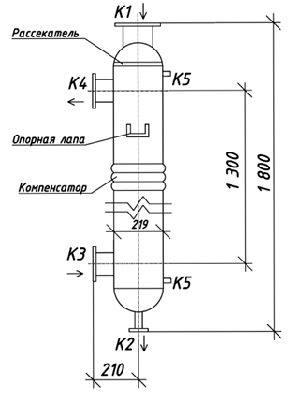

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар K1 Вход греющей среды Ду 80, фланец ГОСТ 33259-2015 1 16 K2 Выход греющей среды Ду 32, фланец ГОСТ 33259-2015 1 16 K3 Выход нагреваемой среды Ду 50, фланец ГОСТ 33259-2015 1 16 K4 Вход нагреваемой среды Ду 50, фланец ГОСТ 33259-2015 1 16 K5 Дренаж/промывка Ду 25, резьбовой приварной 2 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 316, 8×0.5 Трубная решётка AISI 316 Фланцы K1,K3,K4 Ст20 (ГОСТ 33259-2015) Фланцы K2 AISI 304 (ГОСТ 33259-2015) Оголовок K1 Ст20, несъёмный Оголовок K2 AISI 304, несъёмный Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1800 мм Диаметр кожуха Ø 210 мм Опорная лапа Да - Отзывы
-
