Кожухотрубный теплообменник КС 270-15СК-ПВ-Б

Аппарат КС 270-15СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 13/6 бар Ст20 / AISI 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 13/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 316
Масса (≤): ≈ 150 кг
Документ: И-230285-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Обессоленная вода
Мощность, кВт	2176,0
Запас по поверхности, %	15%
Температура, °C	170 → 90	5 → 80
Расход	3,29 т/ч	25,0 т/ч
Давление, бар	13,0	6,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	150 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 80, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 32, фланец ГОСТ 33259-2015	1	16
K3	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Дренаж/промывка	Ду 25, резьбовое приварное	2	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 316 (8×0,5)
Трубная решётка	AISI 316
Фланцы К1,К3,К4	Сталь 20 (ГОСТ 33259-2015)
Фланцы К2	AISI 304 (ГОСТ 33259-2015)
Оголовки К1, К2	Ст20 / AISI 304, несъёмные

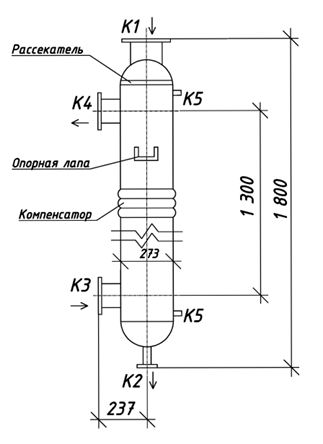

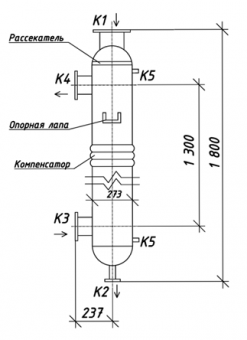

Габаритные размеры (по чертежу)

Размер	Значение
Высота	≈ 1800 мм
Диаметр кожуха	Ø 273 мм
Опорная лапа	Есть
