Кожухотрубный теплообменник КС 2×2×0,6-12×15-Б

Аппарат КС 2×2×0,6-12×15-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 62,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 62,0 м² Ру 10/2 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 62,0 м²
Давление расчётное: 10/2 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 850 кг
Документ: И-230314

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Газы
Мощность, кВт	3500
Запас площади, %	8 %
Температура, °C	70 → 115	190 → 140
Расход	60 м³/ч	360 000 м³/ч
Давление, бар	10,0	2,0
Площадь теплообмена	62,0 м²
Масса аппарата (сухая)	850 кг

Примечание: данные уточняются при расчёте, возможны отклонения по конфигурации и материалам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход газов	2000×2000, фланец ГОСТ 33259-2015	1	3
К2	Выход газов	2000×2000, фланец ГОСТ 33259-2015	1	3
К3	Вход воды	Ду 100, фланец ГОСТ 33259-2015	1	16
К4	Выход воды	Ду 100, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (Ду 12×1,5)
Трубная решётка	AISI 304
Фланцы	AISI 304 (ГОСТ 33259-2015)

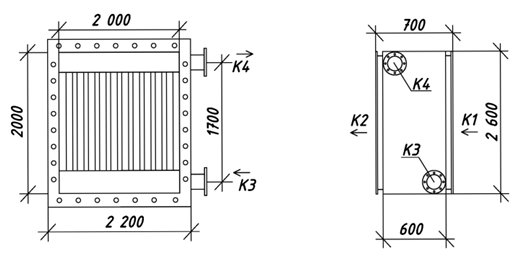

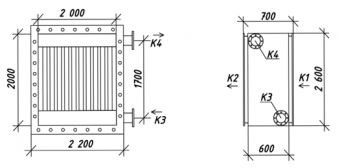

Габаритные размеры (по чертежу)

Размер	Значение
Масса нетто	≈ 850 кг
Габариты	≈ 2 × 2 × 0,6 м
