Кожухотрубный теплообменник КС 100-2СК-10×0,5-4,2
Аппарат КС 100-2СК-10×0,5-4,2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 42,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 42 м² Ру 10 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 42 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 25 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 15,0 Запас по поверхности, % 15% Температура, °C +95 → +70 +6 → +16 Давление, бар 10 10 Площадь теплообмена 42 м² Масса аппарата (сухая) 25 кг Примечание: значения уточняются при расчёте.

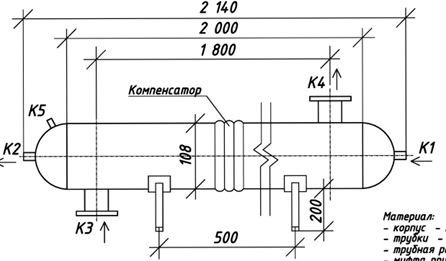

Присоединительные размерыМаркировка Назначение Тип Ду, мм Ру, бар K1 Вход греющей среды Муфта приварная 25 10 K2 Выход греющей среды Муфта приварная 25 10 K3 Вход нагреваемой среды Фланец ГОСТ 33259-2015 50 10 K4 Выход нагреваемой среды Фланец ГОСТ 33259-2015 50 10 K5 Воздухоотводчик Муфта приварная 19 10 K6 Дренаж Муфта приварная 25 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (φ8×0,5) Трубная решётка AISI 304 Фланцы AISI 304 (ГОСТ 33259-2015) Муфты приварные AISI 304 Оголовки AISI 304 Габаритные размеры (по чертежу)Размер Значение Масса ≈ 25 кг Монтажное исполнение Горизонтальное - Отзывы
-
