Кожухотрубный теплообменник КС 270-4-1К-2×-Б

Аппарат КС 270-4-1К-2×-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,1 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,12 м² Ру 17/5 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,12 м²
Давление расчётное: 17/5 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса (≤): ≈ 430 кг
Документ: И-230341

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	—	—
Мощность, кВт	332
Запас по поверхности, %	14
Температура, °C	-20 → -4	0 → -3
Расход	19,0 м³/ч	495,0 м³/ч
Давление, бар	17,0	5,0
Площадь теплообмена	9,12 м²
Масса аппарата (сухая)	430 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и исполнению.

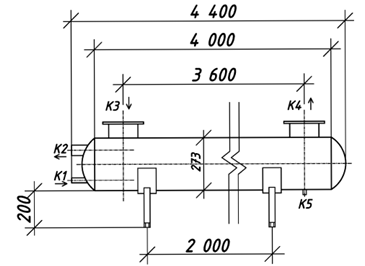

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50, под приварку	1	25
K2	Выход нагреваемой среды	Ду 80, под приварку	1	25
K3	Вход греющей среды	Ду 150, фланец ГОСТ 33259	1	16
K4	Выход греющей среды	Ду 150, фланец ГОСТ 33259	1	16
K5	Дренаж	Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки K1/K2	AISI 304 (под приварку)
Фланцы K3/K4	AISI 304 (ГОСТ 33259)
Оголовки	Ст20 (несъёмные)
