Кожухотрубный теплообменник КС 150-3СК-Б

Аппарат КС 150-3СК-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 14,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 14,0 м² Ру 16/16 бар AISI 316 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 14,0 м²
Давление расчётное: 16/16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 316
Масса (≤): ≈ 90 кг
Документ: И-230342

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	350,0
Запас по поверхности, %	4 %
Температура, °C	30 → 74	90 → 14
Давление, бар	16,0	16,0
Площадь теплообмена	14,0 м²
Масса (≤)	90 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и режимам.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259 исп. В	1	16
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259 исп. В	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259 исп. В	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259 исп. В	1	16
K5	Воздухоотводчик	Муфта приварная Ду 15	1	16
K6	Дренаж	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 316, Ø10×0,6
Трубная решётка	AISI 316
Фланцы К1–К4	Ст20, ГОСТ 33259 исп. В
Оголовки	AISI 316

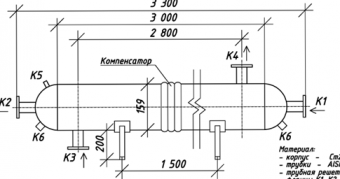

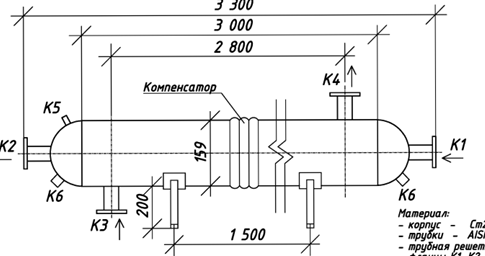

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	≈ 90 кг
