Кожухотрубный теплообменник КС 210-15СК-ПВ-Б

Аппарат КС 210-15СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 10,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 10,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 10,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 60 кг
Документ: И-230343-ТТ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	6373
Запас по поверхности, %	20 %
Температура, °C	55 → 65	100 → 55
Расход	0,93 м³/ч	10 м³/ч
Давление, бар	16	16
Площадь теплообмена	10,0 м²
Масса аппарата (сухая)	60 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и диаметрам патрубков.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 65, фланец ГОСТ 33259-2015	1	16
К2	Выход греющей среды	Ду 25, фланец ГОСТ 33259-2015	1	16
К3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
К4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 8×0,5
Трубная решётка	AISI 304
Фланцы К1, К3, К4	Ст20 (ГОСТ 33259-2015)
Фланец К2	AISI 304 (ГОСТ 33259-2015)
Оголовок К1	Ст20, несъёмный
Оголовок К2	AISI 304, несъёмный

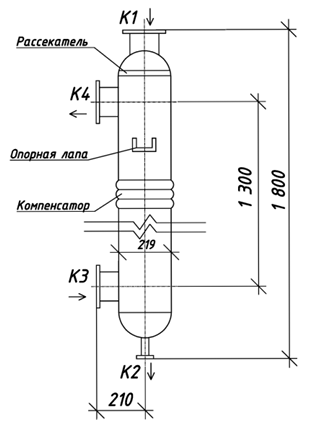

Габаритные размеры (по чертежу)

Размер	Значение
Масса (пустого)	≈ 60 кг
Монтажное исполнение	Вертикальное
Опорная лапа	С отверстиями под анкер
