Кожухотрубный теплообменник КС 230-3СК-Б

Аппарат КС 230-3СК-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 19,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 19 м² Ру 16 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 19 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 180 кг
Документ: И-230350-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Нагреваемая жидкость
Мощность, кВт	290
Температура, °C	90	75
Расход	166 т/ч	—
Давление, бар	16	16
Площадь теплообмена	19 м²
Масса аппарата (сухая)	≈180 кг

Примечание: данные уточняются при расчёте; возможны отклонения от эскиза.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Муфта приварная Ду25	1	16
K2	Выход греющей среды	Муфта приварная Ду25	1	16
K3	Вход нагреваемой среды	Фланец ГОСТ 33259 Ду50	1	16
K4	Выход нагреваемой среды	Фланец ГОСТ 33259 Ду50	1	16
K5	Воздухоотводчик	Муфта приварная Ду20	1	16
K6	Дренаж	Муфта приварная Ду15	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (Ø10×0,5)
Трубная решётка	AISI 304
Муфты K1–K6	AISI 304
Фланцы K3–K4	AISI 304 (ГОСТ 33259 исп.В)
Оголовки	AISI 304

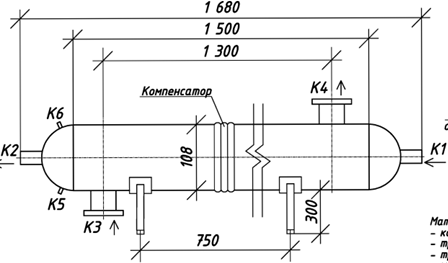

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1500 мм
Диаметр кожуха	Ø 300 мм
Анкерное отверстие	Ø 18 мм
