Кожухотрубный теплообменник КС 210-4СК-8×1-Б

Аппарат КС 210-4СК-8×1-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 96,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 96 м² Ру 16/16 бар Ст20 / AISI 304 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 96 м²
Давление расчётное: 16/16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (8×1)
Масса (≤): ≈ 880 кг
Документ: И-230361

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Экосол-40	Масло ИМП-10
Мощность, кВт	1400
Запас по поверхности, %	16
Температура, °C	250 → 40	20 → 120
Расход	12 т/ч	12 т/ч
Давление, бар	16	16
Площадь теплообмена	96 м²
Масса аппарата (сухая)	880 кг

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×1)
Трубная решётка	AISI 304
Фланцы К1-К4	Ст20 (ГОСТ 33259-2015)
Оголовки К1-К2	Ст20
Муфты К5-К6	Ст20

Присоединительные размеры

Тип	Назначение	Ду мм	Кол-во	Ру, бар
К1	Вход нагреваемой среды	50	1	16
К2	Выход нагреваемой среды	50	1	16
К3	Вход греющей среды	50	1	16
К4	Выход греющей среды	50	1	16
К5	Дренаж	25	4	16
К6	Воздухоотводчик	15	5	16

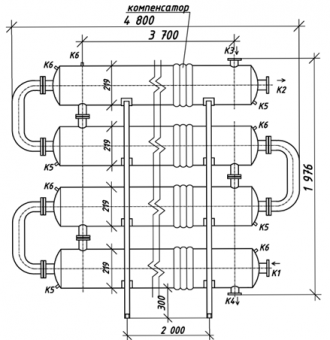

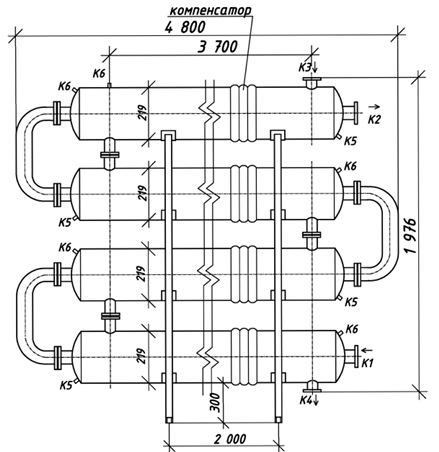

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 4800 мм
Ширина по опорам	≈ 3700 мм
Диаметр кожуха	≈ 500 мм

Размеры уточняются по чертежу И-230361 при проектировании.
