Кожухотрубный теплообменник 2КС 210-4CК-8×1-Б

Аппарат 2КС 210-4CК-8×1-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 48,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 48 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 48 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 440 кг
Документ: И-230362

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Экосол-40	Масло ИМП-10
Мощность, кВт	660
Запас по поверхности, %	14%
Температура, °C	20 → 70	150 → 40
Расход	12 м³/ч	12 м³/ч
Давление, бар	10	10
Площадь теплообмена	48 м²
Масса аппарата (сухая)	440 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Дренаж	Ду 25, фланец ГОСТ 33259-2015	1	16
K6	Под воздухоотводчик	Ду 15, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×1)
Трубная решётка	AISI 304
Фланцы K1–K4	Сталь 20 (ГОСТ 33259-2015)
Оголовки K1, K2	Сталь 20
Муфты K5, K6	Сталь 20 (приварные)

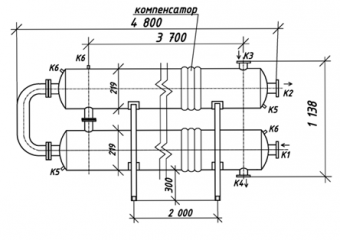

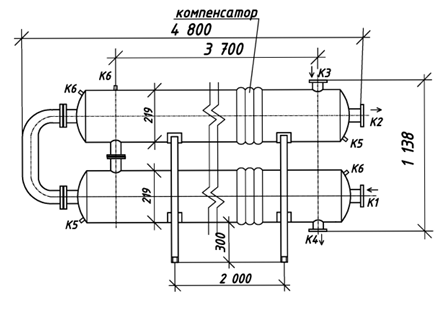

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 2000 мм
Диаметр кожуха	—
Масса пустого	≈ 440 кг
