Кожухотрубный теплообменник КС 100-1-8×0,5-10,0

Аппарат КС 100-1-8×0,5-10,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 19,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 19 м² Ру 16/10 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 19 м²
Давление расчётное: 16/10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 20 кг
Документ: И-230364-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	290
Запас по поверхности, %	15%
Температура, °C	90	75
Расход	4,0 т/ч	4,0 т/ч
Давление, бар	16,0	10,0
Площадь теплообмена	19 м²
Масса аппарата (сухая)	20 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 25, муфта приварная	1	16
K2	Выход греющей среды	Ду 25, муфта приварная	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Воздухоотводчик	Ду 15, муфта приварная	1	16
Др	Дренаж	Ду 15, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (φ8×0,5)
Трубная решётка	AISI 304
Фланцы К3/К4	AISI 304, ГОСТ 33259-2015
Муфты К1/К2/К5/Др	AISI 304
Оголовки	AISI 304

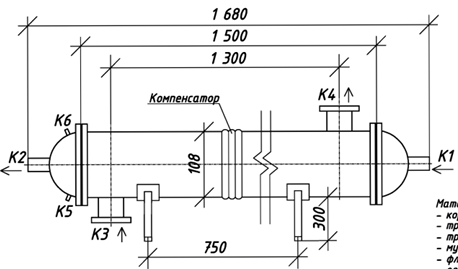

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 100 мм
Масса нетто	20 кг
Опорное отверстие	Ø 18 мм
