Кожухотрубный теплообменник КС 1509-6Р-СК-СП-Б

Аппарат КС 1509-6Р-СК-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 76,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 76 м² Ру 10 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 76 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 800 кг
Документ: И-230365

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Масло подсолнечное	Масло подсолнечное
Мощность, кВт	409,0
Запас по поверхности, %	20
Температура, °C	240 → 180	—
Расход	4,0 т/ч	4,2 т/ч
Давление, бар	10	10
Площадь теплообмена	76 м²
Масса аппарата (сухая)	800 кг

Примечание: значения уточняются при расчёте по конкретным средам и режимам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 40, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 40, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 40, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 40, фланец ГОСТ 33259	1	16
K5	Дренаж	Ду 25, фланец ГОСТ 33259	1	16
K6	Воздухоотводчик	Ду 15, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (Ду 8×0,5)
Трубная решётка	AISI 304
Фланцы K1–K4	AISI 304 (ГОСТ 33259-2015)
Оголовки K1, K2	AISI 304
Муфты K5, K6	AISI 304
Фланец оголовочный	AISI 304

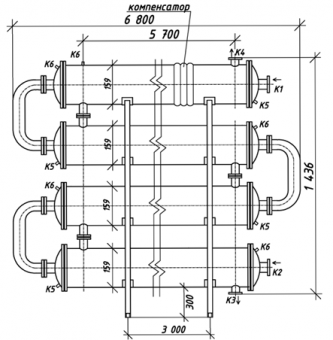

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса пустого	≈ 800 кг
