Кожухотрубный теплообменник КС 230-15ЕК-9,0-50/6

Аппарат КС 230-15ЕК-9,0-50/6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 40 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 50/6 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 50/6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 80 кг
Документ: И-230367

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	НГК (метанол)	—
Мощность, кВт	167,0
Запас по поверхности, %	30 %
Температура, °C	-32 → -10	67 → 28,7
Расход	5,32 т/ч	0,46 т/ч
Давление, бар	50,0	6,0
Площадь теплообмена	9,0 м²
Масса аппарата (сухая)	80 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259 тип 1, исполн. B	1	63
К2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259 тип 1, исполн. B	1	63
К3	Вход греющей среды	Ду 100, фланец ГОСТ 33259 тип 1, исполн. B	1	10
К4	Выход греющей среды	Ду 25, фланец ГОСТ 33259 тип 1, исполн. B	1	10
К5	Выхлоп газов	Ду 25, фланец ГОСТ 33259	1	10
К6	Воздухоотводчик	Ду 15, под приварку	1	63
К7	Прерыватель вакуума	Ду 15, под приварку	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321 (Ø8×1)
Трубная решётка	AISI 321
Фланцы К1–К4	09Г2С / AISI 304 (ГОСТ 33259)
Оголовки К1–К2	AISI 304

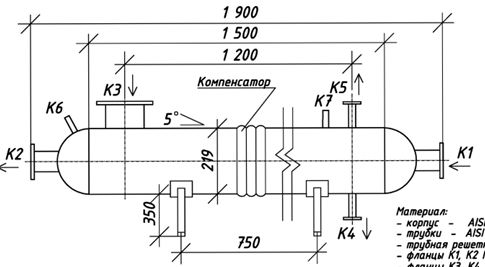

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 1200 мм
Диаметр кожуха	Ø 250 мм
